二维视频引伸计

单目二维视频引伸计是一款非接触式引伸计,引伸计软件完成对图像的计算,并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。


● 应用领域:平板试样拉伸、压缩、弯曲等

样本下载

技术亮点

  • 激光对焦

  • 0.5级精度

  • 无延迟通讯

  • 嵌入式软件

  • 可实现应变控

  • 标准化测量 无需标定

产品特点

  • 1可实现残余灰度场测量,获得裂纹扩展宽度和长度;
  • 2可实现边界识别测量,计算32处宽度变形数据;
  • 3可对圆、横线、十字、二维码等标识点进行自动识别;
  • 4可实现n值r值测量,并调整应变选取范围;
  • 5可实时获取试验机力值数据,生成应力应变曲线;
  • 6可通过手动输入标距,来设定标记点之间的距离;
  • 7满足现有JJG762-2007 0.5级精度要求;
  • 8不受温度限制,可实现高低温状态下测量,可测量温度范围-190℃至2300℃;
  • 9不受应变范围限制,可测量应变范围:0-1000%;
  • 10不受应变方向限制,可同时实现轴向和横向多标距测量;
  • 11配备疲劳降频测量模块,可根据疲劳试验机模拟信号拟合疲劳加载曲线进行跨周期变形数据采集;
  • 12断面收缩率和断后伸长率:通过多套相机,可进行高精度断面收缩率和断后伸长率测量。

安全监测

应用案例

断后伸长率断裂总延伸率
断后伸长率、断裂总延伸率和断面收缩率测量

在材料力学测试中,断后伸长率、断裂总延伸率和断面收缩率是判断材料延展性和韧性的核心指标。然而,传统测量方法经常导致测试人员陷入“低效率、高误差”的窘境。一、传统

查看详情

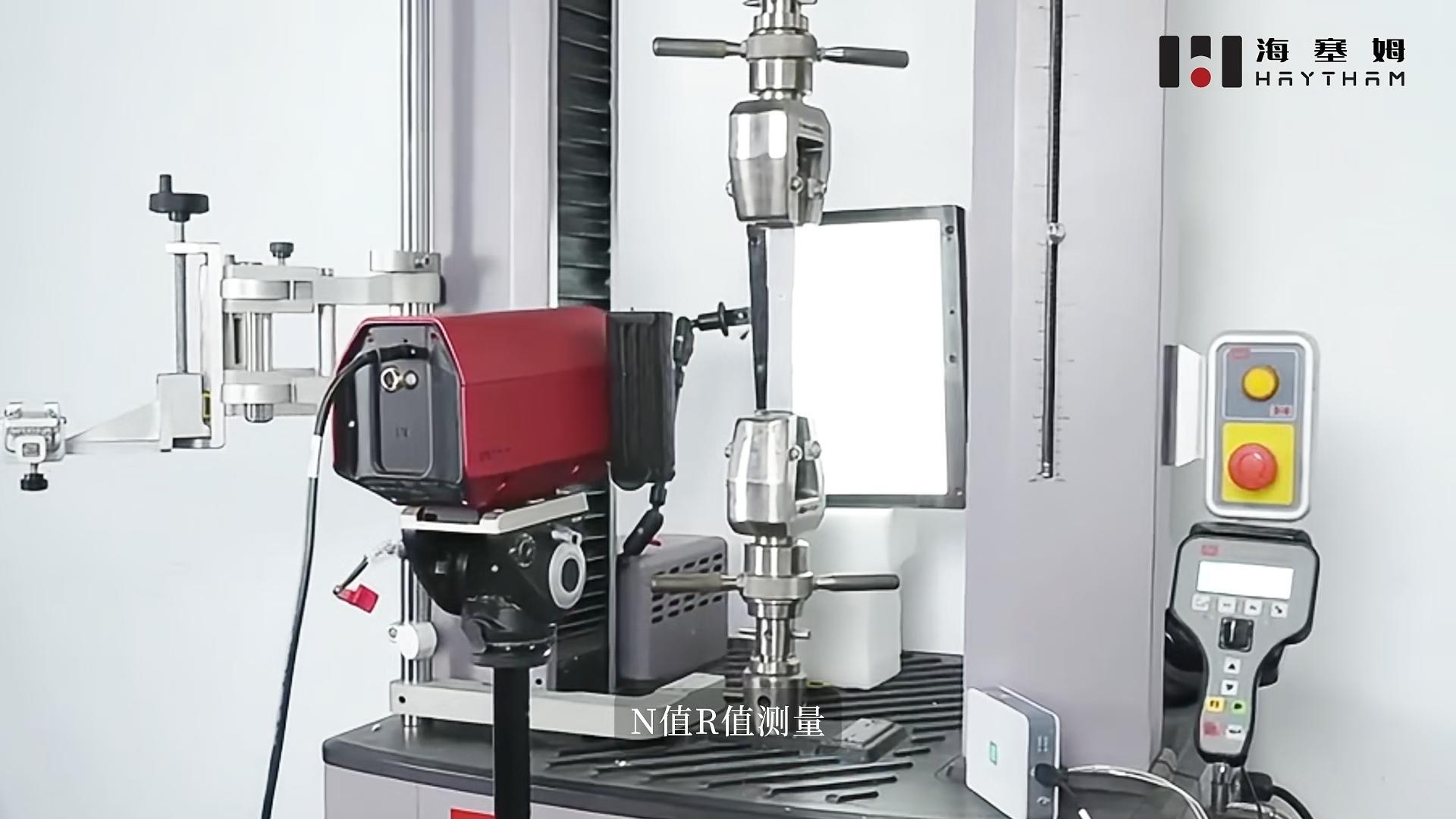

N值R值视频引伸计
金属薄板N值R值测量

针对金属薄板的成形性能测试,传统方法需布置多套引伸计,操作繁琐,成本高,且无法准确测量最大宽度变形。海塞姆视频引伸计可在一次加载中同步提取多组标距数据,自动完成

查看详情
材料应变高周疲劳
金属材料高周疲劳测试

金属材料在高周疲劳测试中,其疲劳性能直接影响到结构件在长时间重复载荷下的可靠性。然而,传统DIC系统在进行高周疲劳测试时,通常需要在一个疲劳周期内采集10张以上

查看详情

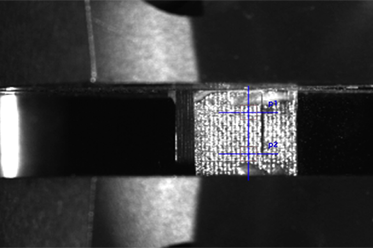

裂纹扩展分析DIC系统
双悬臂裂纹扩展分析

双悬臂梁试验是研究材料断裂韧性和裂纹扩展行为的重要实验方法。在该实验中,裂纹通常会沿着预制的裂纹路径扩展,通过测量裂纹的扩展长度、宽度和轨迹,可以深入了解材料的

查看详情

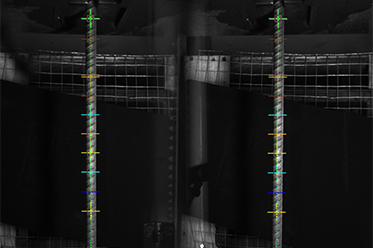

断后延伸率断裂测试
螺纹钢断后延伸率测量:视觉方式带来更稳定的解决方案

在螺纹钢拉伸试验中,断后延伸率是衡量材料塑性和延展性能的关键参数,也是钢材质量控制与性能验证中的核心指标。但在实际测试过程中,一线试验人员常常会遇到一个共性难题

查看详情
铝棒拉伸测试视频引伸计
铝棒无特征拉伸测试

传统图像相关算法在铝棒等纹理极弱样本上易失效。海塞姆视频引伸计搭配优化图像采集算法与处理链路,在低纹理条件下稳定跟踪标距段变形,适用于抛光试样与复合材料界面分析

查看详情
泊松比测量视频引伸计
金属棒材泊松比测量

在金属棒材泊松比测量试验中,小变形阶段,横向应变幅值低,传统引伸计测量精度受限。海塞姆视频引伸计非接触提取轴向与横向应变,可稳定输出泊松比演化曲线,提升材料本构

查看详情
×
