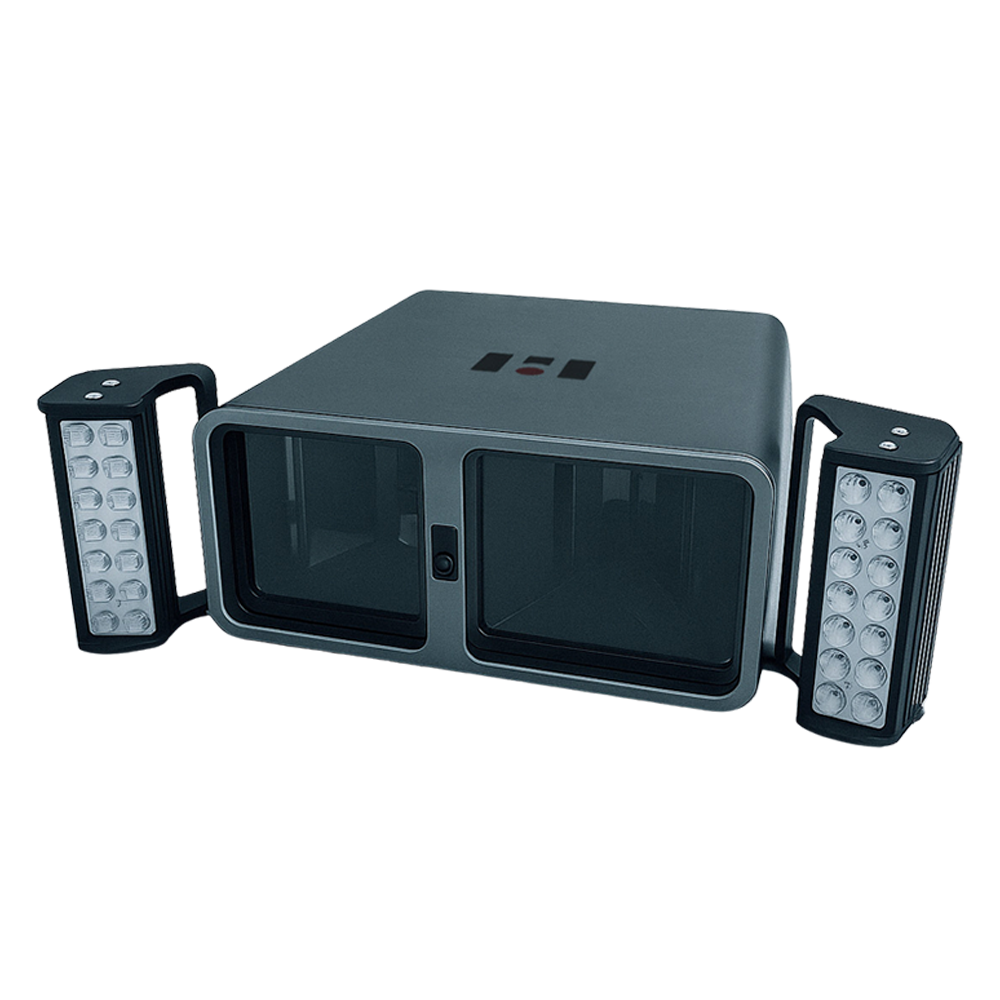

三维视频引伸计

基于单目三维DIC技术的非接触式引伸计,引伸计测量头可实现试样加载过程的图像采集,引伸计软件完成对图像的计算,并实时输出测量的变形结果。选配全场测量模块后即可实现全场位移和应变测量。


● 应用领域:拉伸、压缩、弯曲、扭转、疲劳、冲击等

样本下载

技术亮点

  • 激光对焦

  • 0.5级精度

  • 无延迟通讯

  • 嵌入式软件

  • 可实现应变控

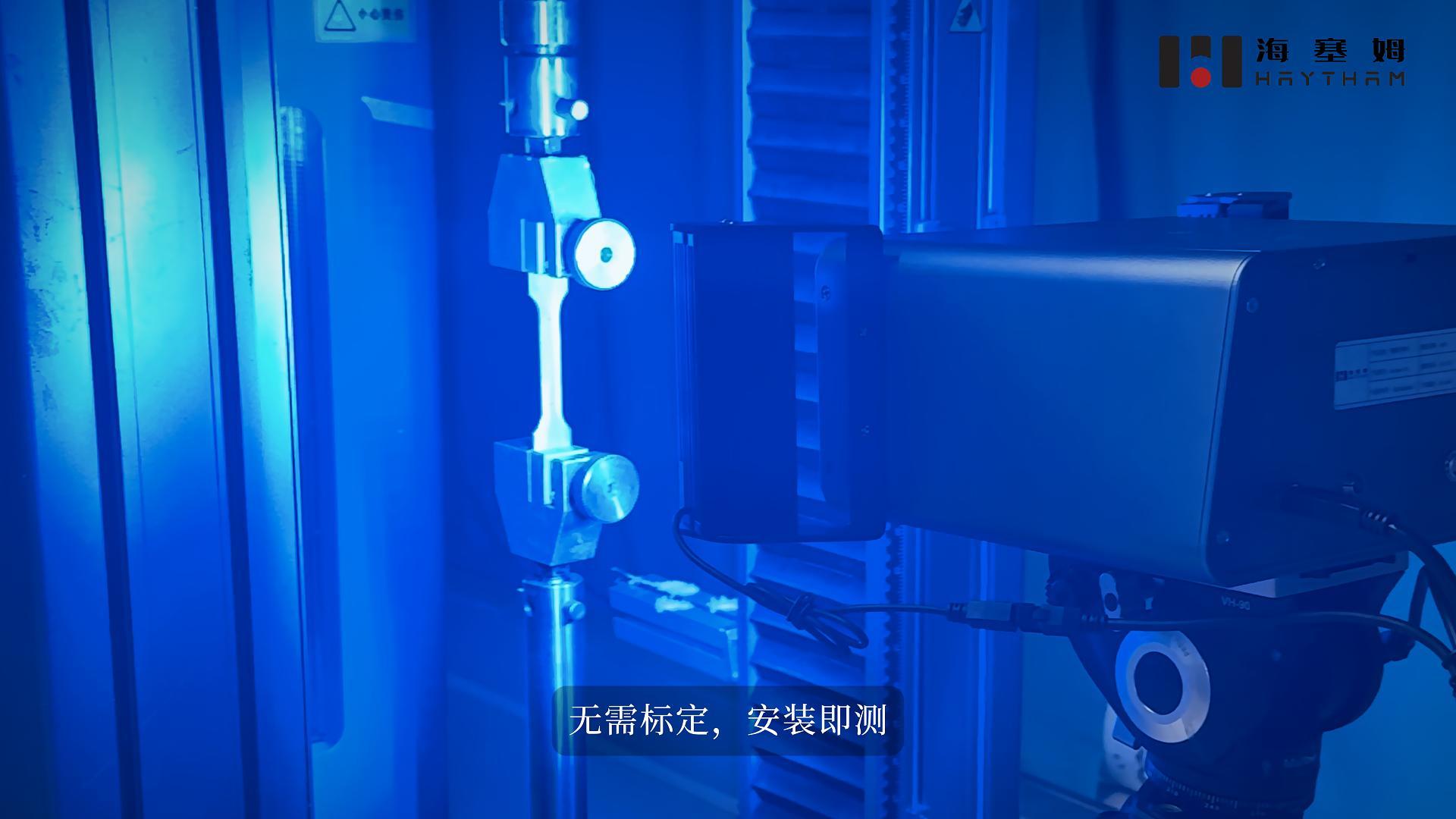

  • 标准化测量 无需标定

  • 单目三维DIC技术

产品优势

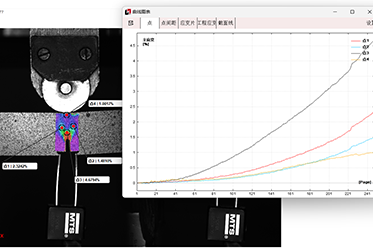

  • 1可获取试验机力值数据,生成应力应变曲线;
  • 2可对圆、横线、十字、二维码等标识点进行自动识别;
  • 3可通过手动输入标距,来设定标记点之间的距离;
  • 4可进行螺纹钢材料无特征测量;
  • 5满足现有JJG762-2007 0.5级精度要求;
  • 6不受温度限制,可实现高低温状态下测量,可测量温度范围-190℃至2300℃;
  • 7不受应变范围限制,可测量应变范围:0—1000%;
  • 8不受应变方向限制:可同时实现轴向和横行多标距测量;
  • 9配备疲劳降频测量模块,可根据疲劳试验机模拟信号拟合疲劳加载曲线进行跨周期变形数据采集。

安全监测

应用案例

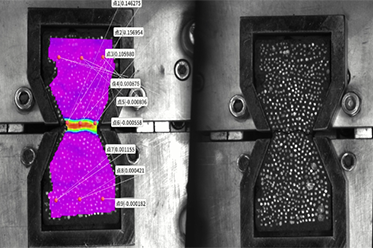

材料剪切数字图像相关方法(DIC)
铝合金材料剪切测试

在材料科学和工程测试中,铝合金的剪切性能测试对于评估其在实际应用中的抗剪强度和延展性至关重要。然而,传统的测量方式往往面临诸多挑战,如测量精度不足、操作复杂、受

查看详情
双拉试验视频引伸计
复合材料双轴拉伸测试

在高性能复合材料的双轴拉伸测试中,精确测量材料在多轴应力下的变形行为是评估其力学性能的关键。然而,传统的测量方式在面对复合材料复杂的应力状态时,往往难以提供足够

查看详情

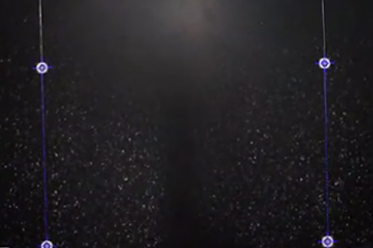

视频引伸计线材拉伸测试
直径0.038mm线材拉伸测试

在微细线材的拉伸测试中,精度和稳定性是至关重要的。直径仅为0.038mm的线材在拉伸过程中,其应变测量对设备提出了极高的要求。海塞姆单目三维视频引伸计凭借其卓越

查看详情
视频引伸计橡胶拉伸测试
大变形橡胶拉伸测试

如何精确测量橡胶在大变形下的应变行为,一直是材料测试中的挑战。海塞姆单目三维视频引伸计凭借其先进的测量技术,为大变形橡胶的拉伸测试提供了高效的解决方案。一.精准

查看详情
玻璃拉伸视频引伸计
玻璃纤维材料拉伸测试

玻璃纤维材料因其轻质高强的特性,在航空航天、建筑和汽车等行业得到了广泛应用。为了确保玻璃纤维材料在实际应用中的可靠性,对其力学性能,特别是拉伸性能的测试显得尤为

查看详情

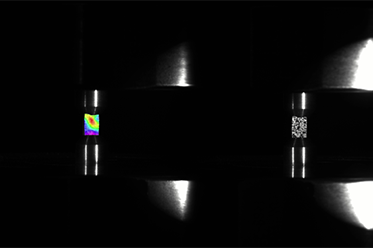

材料压缩视频引伸计
氮化硅立柱复合材料压缩测试

氮化硅立柱复合材料因其优异的高温性能和机械强度,被广泛应用于航空航天和电子领域。这种材料的压缩性能对其在实际应用中的稳定性和安全性至关重要。然而,由于氮化硅立柱

查看详情

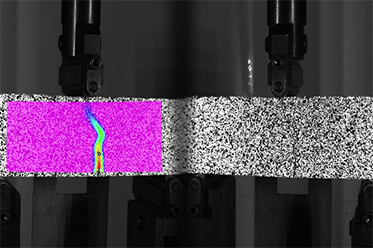

复合材料屈曲测试视频引伸计
复合材料屈曲测试

复合材料因其高强度和轻质的特性,被广泛应用于航空航天和汽车制造等领域。然而,在实际使用中,复合材料可能在承受压缩载荷时发生屈曲,这种屈曲现象会影响结构的稳定性和

查看详情
杯突试验视频引伸计
金属材料杯突试验

杯突试验是一种常用的金属材料成形性测试方法,通过测量材料在逐渐加大的冲压力作用下形成杯状形状时的应变分布和变形行为,评估材料的拉深性能和局部成形性。传统的测试方

查看详情

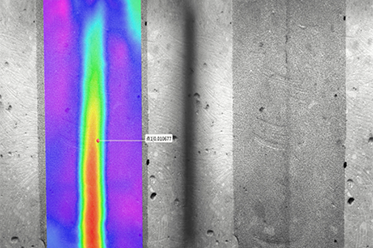

焊接强度拉伸全场应变测量
焊接强度拉伸全场应变测试

焊接强度是评估焊接质量的重要指标,传统的拉伸测试通常只能获取特定点的应变数据,无法全面了解焊接区域的应变分布情况。而全场应变测试能够在拉伸过程中对整个焊接区域进

查看详情
×
