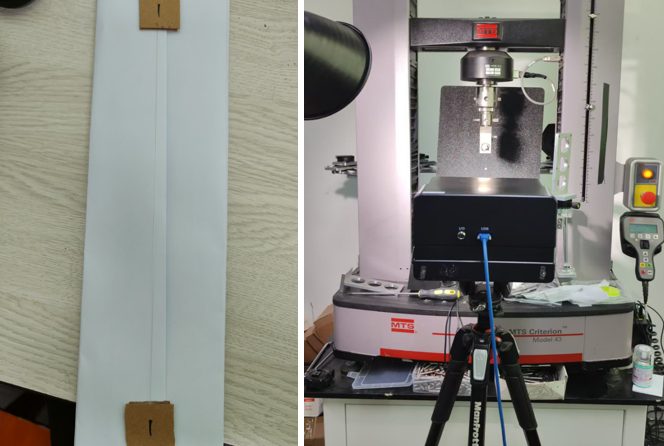

在直径约0.3mm纤维丝拉伸变形测量中，试样细长、刚度低，夹持区易滑移或剪切损伤，且有效标距短、位移量小，传统接触式引伸计很难安装并容易对试样施加额外约束，导致结果失真。针对微小试样的测试特点，采用光学视觉测量/视频引伸计方案，可在不接触试样的前提下获取拉伸过程的变形数据，更适合纤维丝、细金属丝与单丝复材的拉伸测试。

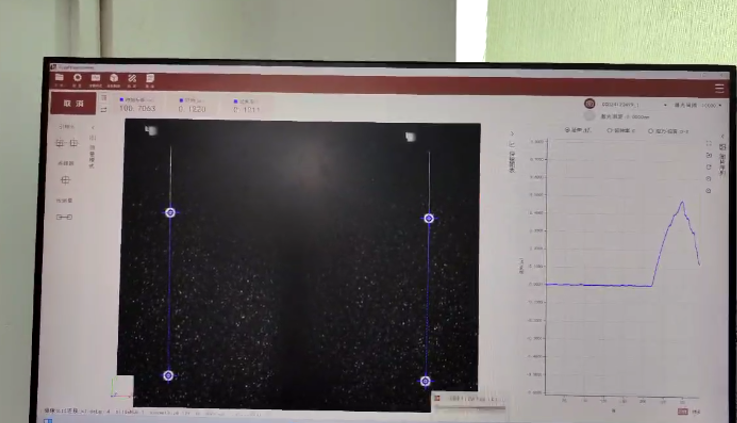

测量思路通常是对标距区域设置微型标记点，通过高倍率镜头与高分辨率相机连续记录标记间距变化，计算轴向应变与伸长量。相较于仅用横梁位移，光学测量可有效规避夹具顺从性与系统间隙带来的误差；相较于单点位移传感器，还能实现多标距同步测量，便于识别夹持端滑移与局部应变异常。
