一．背景概述

铝制波纹板因其轻量化、高强度的特点，被广泛应用于航空航天、建筑和汽车等领域。然而，波纹板在复杂载荷或激励条件下的动态响应研究，一直是提升其性能与可靠性的重要环节。在该类测试中，传统接触式测量方式往往受到板材结构及测试环境的限制，而DIC（数字图像相关）技术因其非接触、高精度的特性，已逐渐成为动态振动测试的关键手段。本次试验将通过海塞姆单目三维高速视觉应变仪对铝制波纹板在激光激励下的振动测试进行详细解析。

二．测试方案与仪器介绍

在此次测试中，选用海塞姆高速视觉应变仪，通过激光激励对铝制波纹板施加瞬态冲击，旨在观测其振动过程中应变的实时变化。

测试过程

▪ 准备阶段：将铝制波纹板固定于实验台上，并在其表面进行随机散斑喷涂，以便DIC系统识别表面形变特征。

▪ 激光激励：使用激光设备对板材进行定向激励，形成瞬态冲击，激发其自由振动模式。

▪ 数据采集与处理：通过高速视觉应变仪采集波纹板表面在不同时间点的应变图像，利用DIC算法处理后获得振动过程中各个位置的应变变化曲线。

测试结果与分析

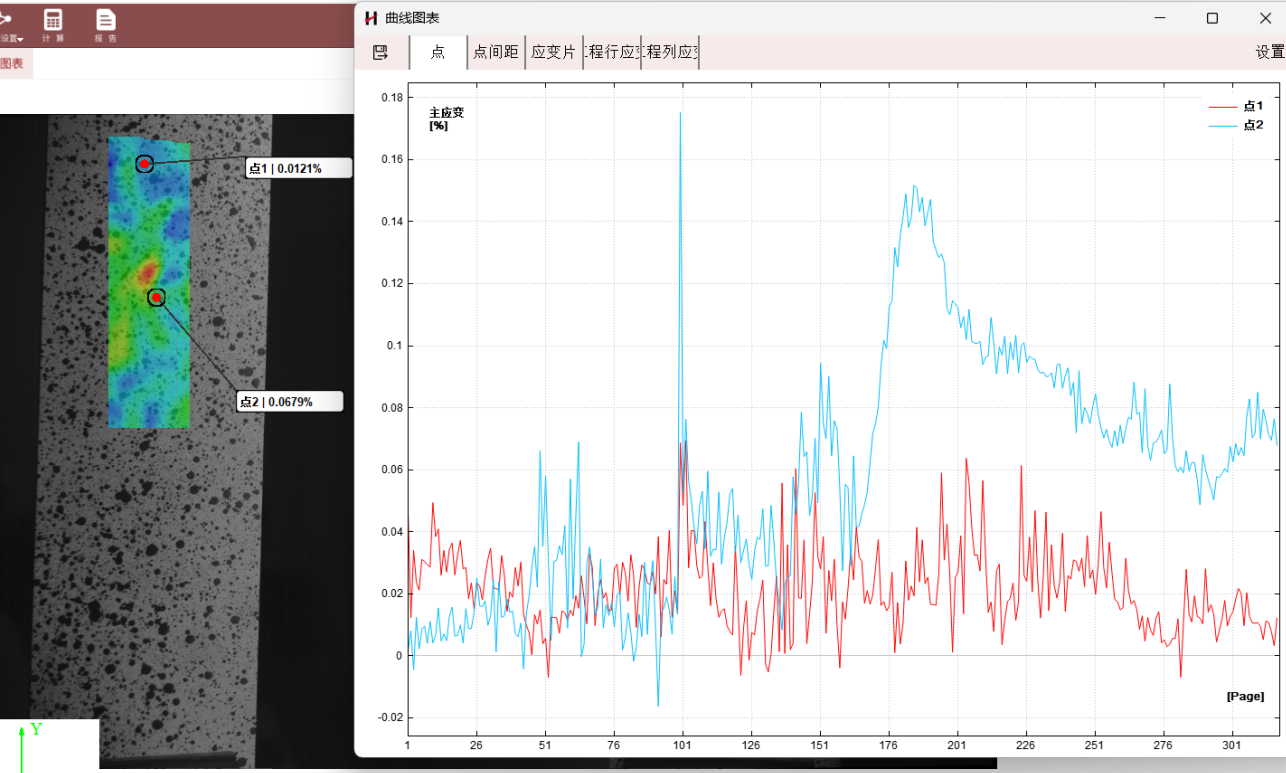

在激励瞬间，波纹板表面迅速产生应变并随振动衰减。海塞姆高速视觉应变仪提供的应变场分布显示，波纹板的应变值随时间推移在不同位置呈现出不同的变化趋势，且在波峰和波谷处形成应变集中区。通过这些数据，可以识别出波纹板在激励作用下的共振频率及关键位置的应变峰值。

此次测试结果还揭示了板材在某些区域的应变波动较大，进一步分析可为材料选择和结构优化提供重要依据。

三．应用价值

海塞姆高速视觉应变仪的DIC技术在本次铝制波纹板激光激励振动测试中的应用，充分展示了其在动态测试中的高效与可靠。通过无接触的全场应变测量，不仅提升了数据的完整性和精确性，还为波纹板的动态响应研究提供了新的视角。该测试方法为相关领域的工程师在波纹板结构优化、抗震设计等方面提供了高效且精准的技术支持。
