焊接强度是评估焊接质量的重要指标，传统的拉伸测试通常只能获取特定点的应变数据，无法全面了解焊接区域的应变分布情况。而全场应变测试能够在拉伸过程中对整个焊接区域进行全面的应变分析，从而更准确地评估焊接接头的强度和可靠性。
海塞姆单目三维视频引伸计采用先进的单目三维DIC技术，能够对焊接件表面进行全场应变测量。其高精度相机和图像处理系统能够捕捉焊接区域在拉伸过程中产生的微小变形，并生成全场应变分布图。与传统的单点或多点应变测量方式相比，三维视频引伸计提供了更为全面的应变分析结果，且操作便捷，无需标定。

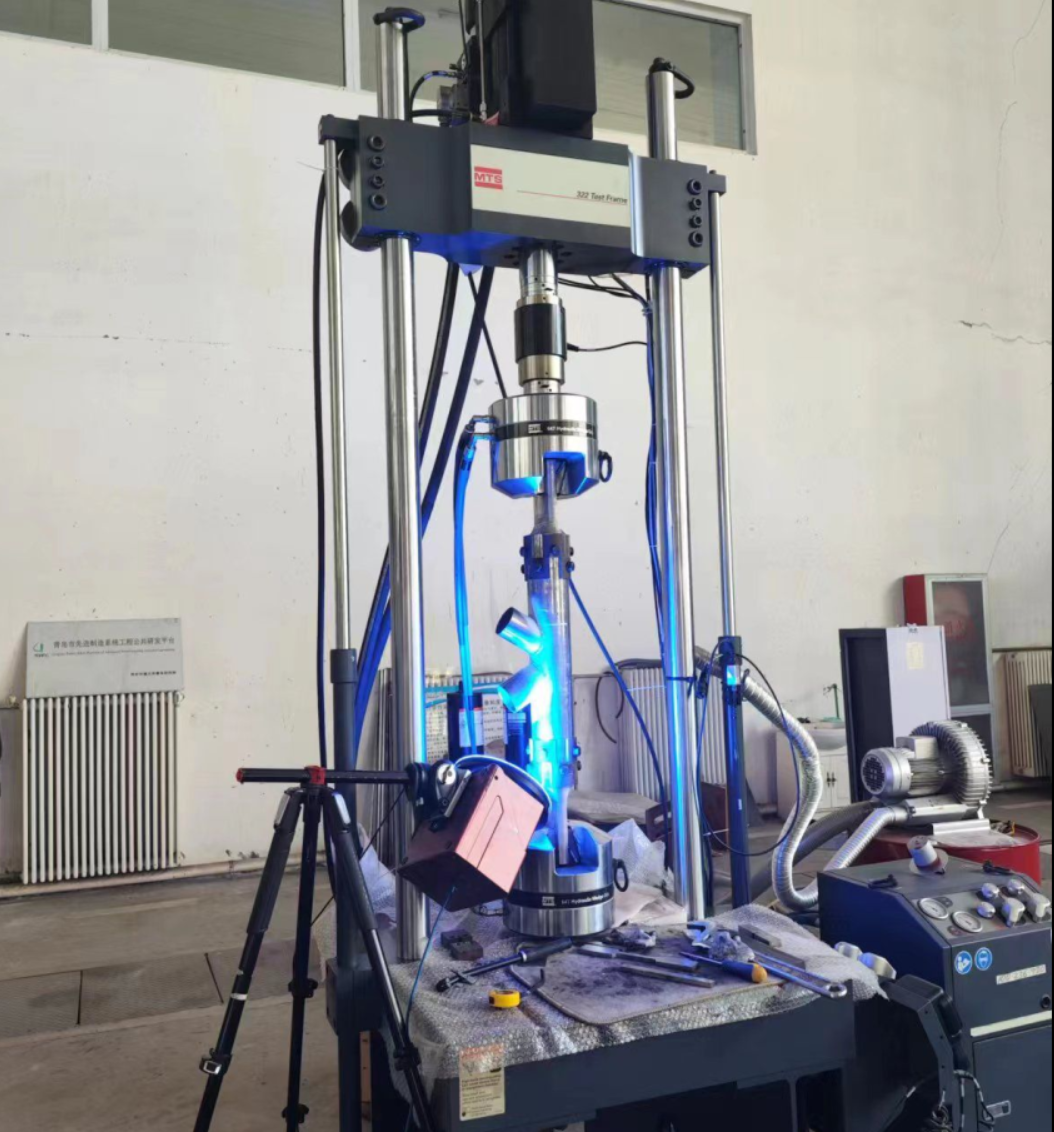

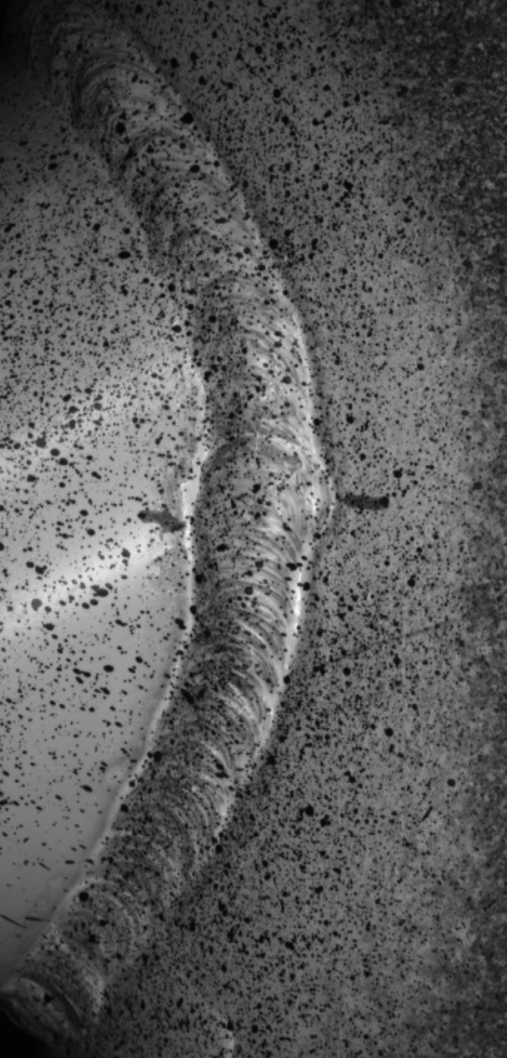

试样散斑处理和现场布置
在进行焊接强度拉伸测试时，试样被固定在拉伸试验机上，并施加逐步增加的拉伸载荷。海塞姆单目三维视频引伸计通过摄像头实时监测焊接区域的应变分布情况。该设备能够准确捕捉焊接接头在受力过程中的应变变化，并生成详细的全场应变图。

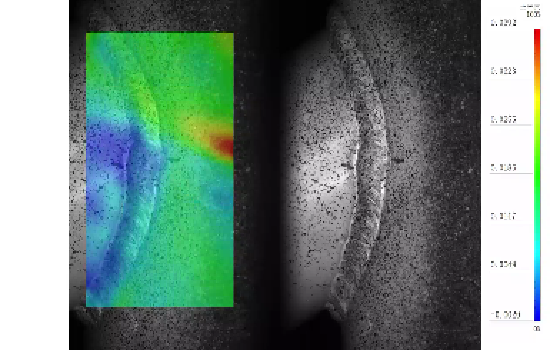

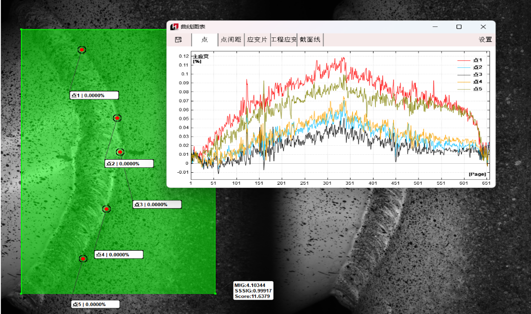

通过对焊接区域全场应变数据的分析，可以识别焊接接头的应力集中区域和潜在的失效点。全场应变分布图有助于工程师深入了解焊接接头在不同拉伸载荷下的应变行为，从而为焊接工艺的优化和焊接强度的提高提供数据支持。此外，测试数据还可以用于验证焊接接头的力学模型，提高焊接质量的预测能力。
