数字图像相关（DIC，Digital Image Correlation）是一种基于图像分析的非接触式应变测量技术。与传统的力学性能测量方法相比，数字图像相关DIC在非接触式、全场应变测量、适应复杂几何结构、实时动态测量等方面具有显著优势。这些特点使得DIC在复杂应力状态、材料表征、结构健康监测等领域中得到了广泛应用。
1. 非接触测量
DIC技术通过拍摄试样表面图像来获取应变信息，无需物理接触试样，因此不会对试样产生任何影响。相比传统的应变片或应变仪等接触式测量方法，DIC可以测量敏感或脆弱材料的应变而不会损伤材料。

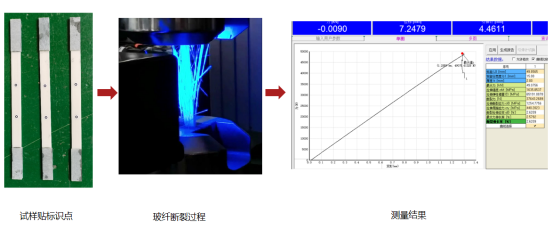

玻璃纤维材料拉伸测试
2. 全场应变测量

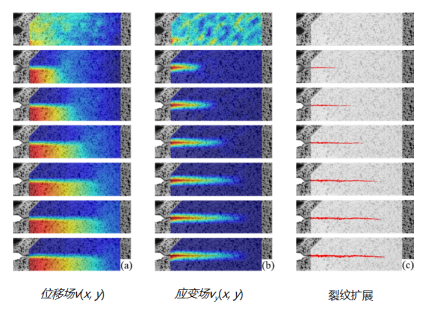

DIC能够提供整个试样表面的应变分布，而传统方法通常只能测量局部区域或单点的应变。全场测量对于分析复杂应力状态下的材料行为，尤其是在断裂、裂纹扩展等现象的研究中具有显著优势。
3. 适应复杂几何结构
DIC技术可以应用于各种复杂几何结构的测量，无需像传统测量方法那样需要特定的表面处理或几何约束。因此，DIC在实际工程应用中更加灵活。

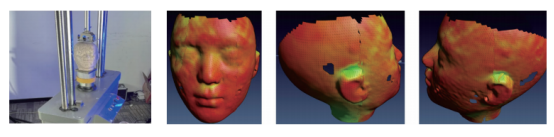

360°全场应变测量
4. 高分辨率
由于使用高分辨率相机，DIC技术可以捕捉到微小的位移和应变变化，具有很高的空间分辨率。这使得DIC能够检测微观结构中的局部变形，适用于微尺度和纳米尺度的研究。

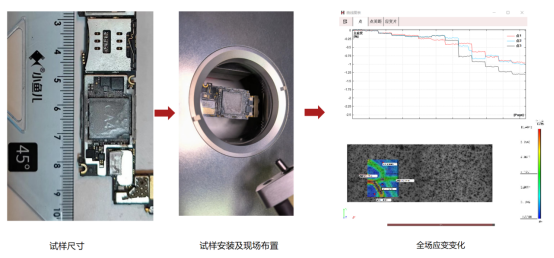

手机芯片低温变形测试（ 20℃到-190 ℃温度变化， -160 ℃时破裂 ）
5. 实时动态测量
DIC能够进行实时动态测量，适用于捕捉快速变化的应力应变状态，如材料在冲击载荷下的瞬态响应。这在传统方法中通常难以实现或需要复杂的传感器网络。

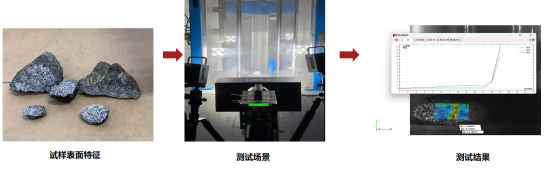

黄铁矿落锤冲击试验
6. 多维度测量
DIC不仅能够测量平面内的应变，还可以通过多相机系统实现三维位移和应变测量。这在研究复杂载荷下材料的三维应变场时非常有用。

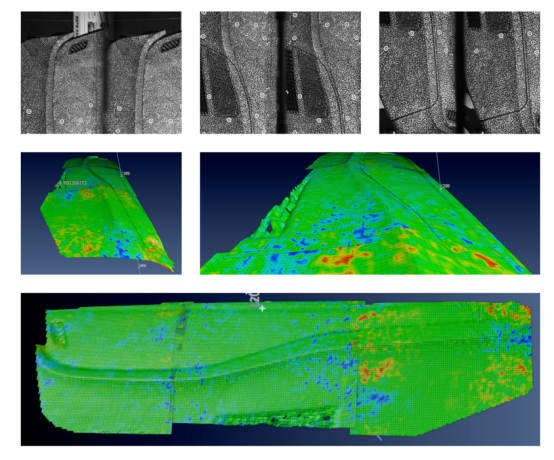

汽车仪表板刚度测试—多相机多角度数据拼接
7. 易于设置和应用
与某些传统测量方法相比，DIC技术的实验设置相对简单，不需要复杂的传感器布置或特殊的表面处理。只需在试样表面喷涂随机图案或使用自然纹理即可进行测量。

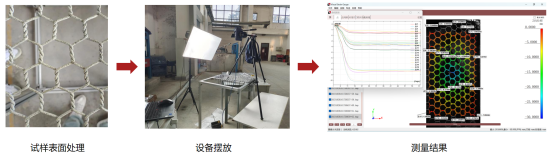

渔网加载变形分析
