视频引伸计是一种基于数字图像相关（DIC）技术的非接触式应变测量设备，用于测量材料在拉伸测试过程中的应变。与传统的机械引伸计相比，视频引伸计在金属材料拉伸测试中的应用具有以下优势：
1. 非接触测量：视频引伸计通过摄像头捕捉试样表面的标记点或图案的位移来计算应变，不需要物理接触试样。这避免了机械引伸计在测试过程中对试样造成的局部影响，特别是在测试薄片材料、涂层材料或其他敏感材料时优势明显。
2. 适应各种试样尺寸：视频引伸计能够灵活适应不同尺寸和形状的试样，特别是对小尺寸试样或异形试样而言，传统的机械引伸计可能难以有效夹持或测量，而视频引伸计则可以通过调整摄像机视野轻松覆盖。

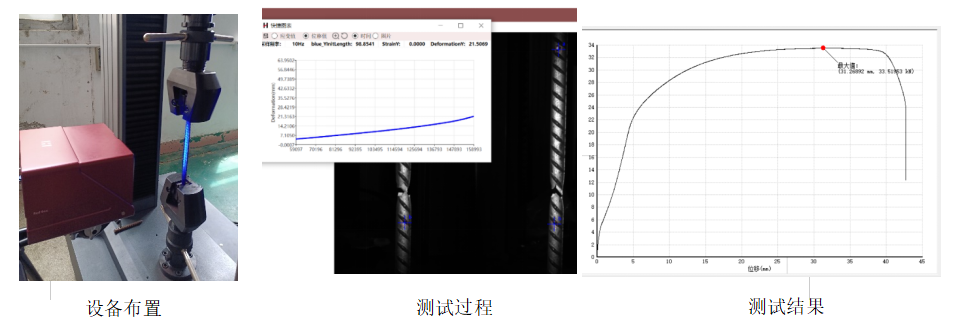

以上案例是海塞姆科技按照GB/T 228.1-2010金属材料室温拉伸试验方法，对0.17mm厚金属薄板进行拉伸测试，得到r值/n值、规定塑性延伸强度(Rp0.2)、弹性模量、屈服强度、断裂延伸率等数据。
3. 高精度测量：视频引伸计利用高分辨率摄像头，可以实现微米级的位移测量精度，特别适用于需要高精度应变测量的金属材料拉伸测试。这种高精度有助于精确确定屈服点、弹性模量以及材料的其他力学性能。
金属丝拉伸
4. 无需试样表面处理：相比于需要表面处理或贴片的机械引伸计，视频引伸计通常只需要在试样表面标记简单的标志点或使用自然表面特征即可进行测量，简化了试样的准备过程。
螺纹钢无特征拉伸试验
5. 实时动态测量：视频引伸计能够实时监测试样的位移和应变变化，并通过软件进行即时分析。这使得它非常适合观察材料在拉伸过程中的应力应变曲线、屈服现象以及断裂行为。
6. 全场应变测量：虽然视频引伸计主要用于测量两点间的应变，但它也可以通过追踪多个标记点来实现局部或全场应变测量，这在研究试样表面不同区域的应变分布时非常有用。
7. 减少试样破坏：传统的机械引伸计在试样断裂时可能会对试样产生额外的损伤，甚至影响测试结果。视频引伸计通过非接触式测量，完全避免了这种情况，确保测试的纯净性和准确性。
8. 长量程测量：视频引伸计不受引伸计量程的限制，可以在较大的应变范围内（从微小变形到断裂）进行测量，适合用于不同金属材料的全范围力学性能测试。
9. 数据分析和记录：视频引伸计通常配备了强大的数据分析软件，能够同步记录位移、应变数据，并且可以进行图像回放、分析，这对测试后期的分析和验证非常有帮助。
