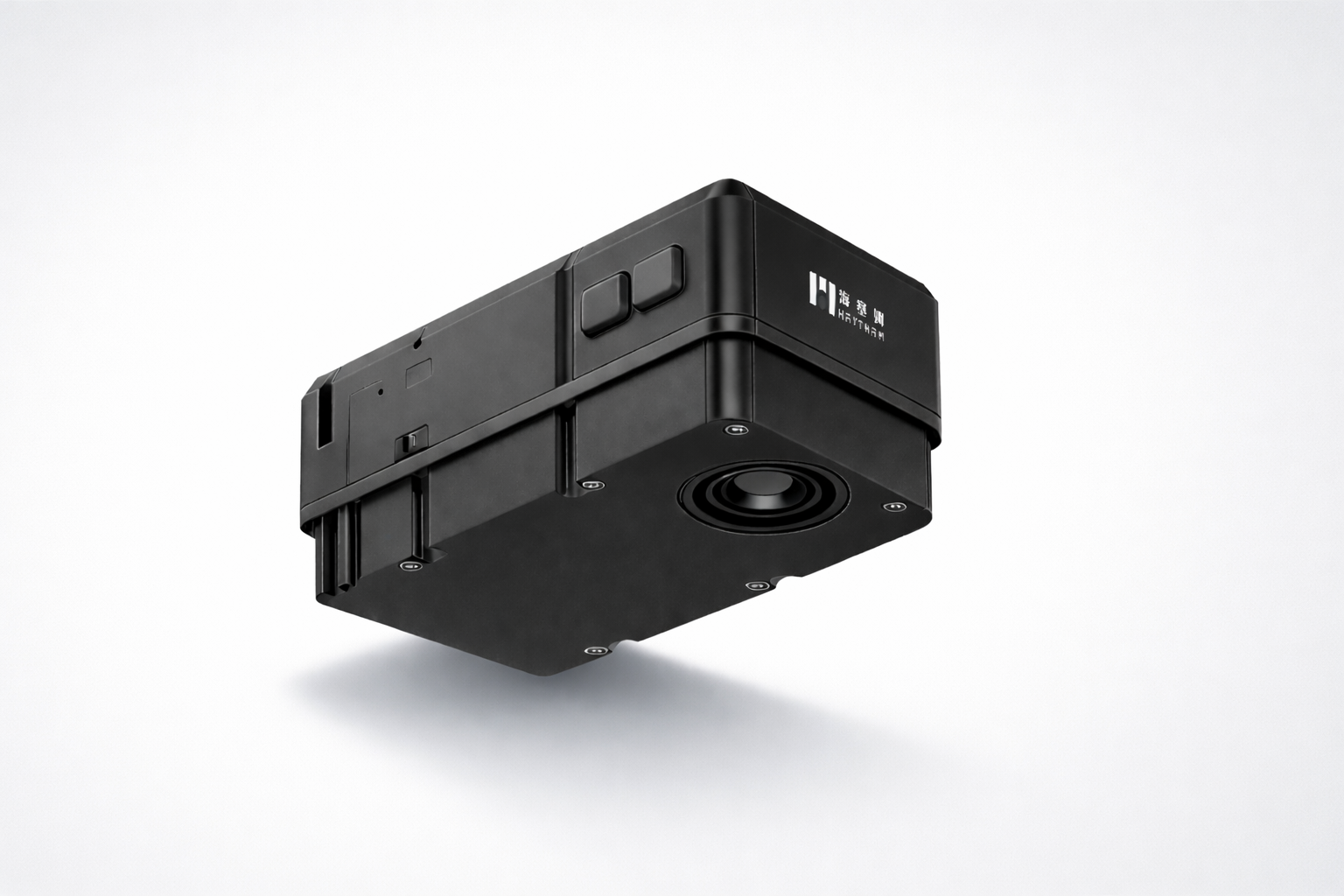

视觉裂缝计是一种通过图像采集与DIC（数字图像相关）算法对结构裂缝宽度进行非接触式自动监测的设备，主要用于桥梁、隧道、大坝、房建、边坡等结构的裂缝在线监测与长期跟踪。海塞姆视觉裂缝计在采集裂缝宽度数据的同时，可同步保存现场图像，通过4G无线网络实时回传至云平台，实现结果可视、过程可查、异常可证的结构健康监测能力。

一、什么是视觉裂缝计？

视觉裂缝计是基于机器视觉与DIC算法的裂缝宽度自动测量设备，核心特征包括：

▪ 非接触测量：无需跨缝粘贴或机械连接，通过镜头拍摄裂缝图像即可计算宽度；

▪ 图像+数据双输出：每一条监测数据都对应一张可回看的现场照片；

▪ 远程在线监测：支持4G等无线网络，实时回传至云平台；

▪ 长期值守：一次安装即可开展数月到数年的连续监测。

相比于传统的振弦式、电阻式、位移计式裂缝计，视觉裂缝计更适合需要“证据链”的结构安全监测场景，例如既有桥承载评估、危房排查、加固效果验证等。

二、视觉裂缝计的工作原理：DIC数字图像相关技术

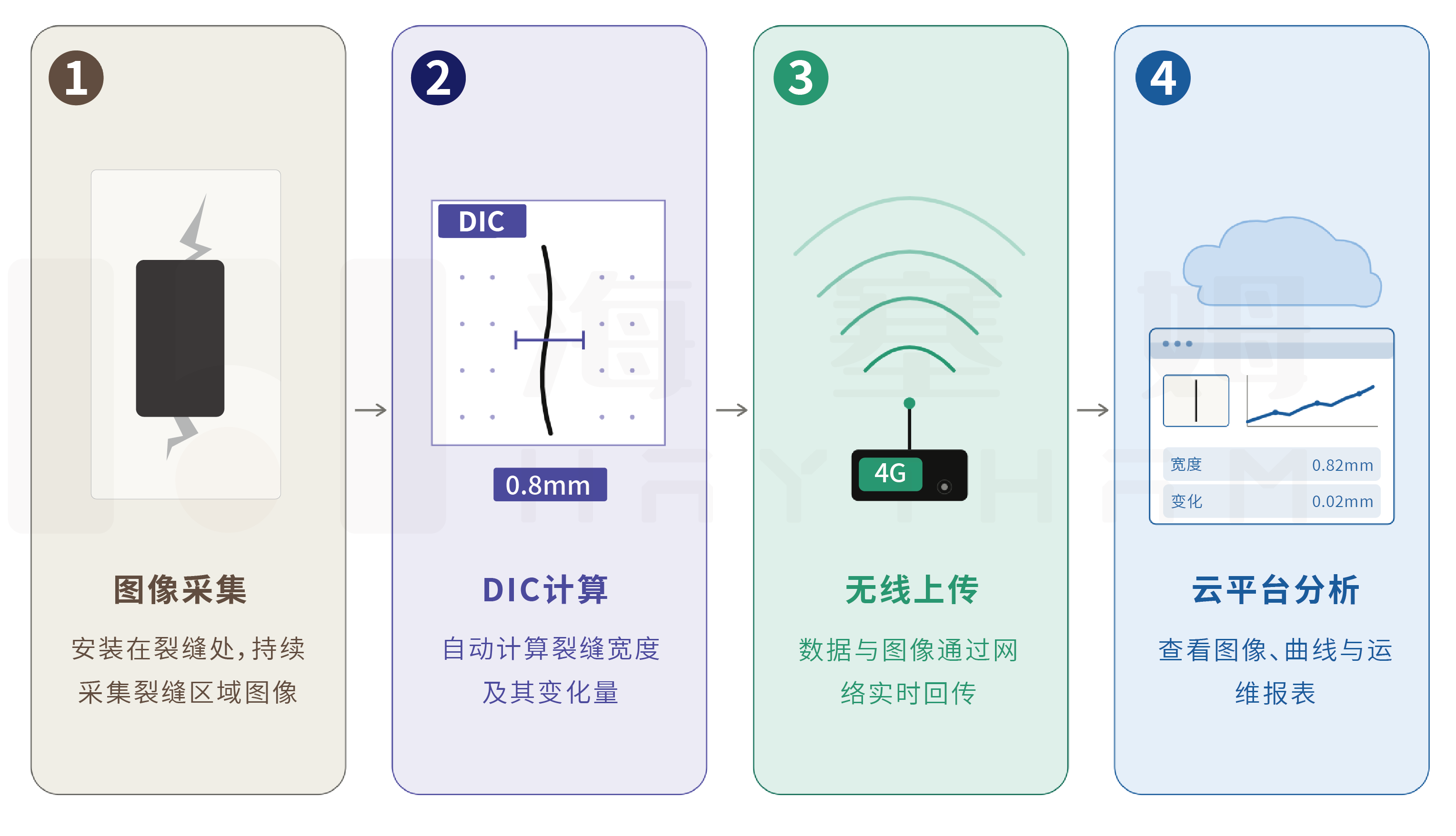

海塞姆视觉裂缝计的工作流程可分为四步：

▪ 图像采集设备安装于裂缝位置上方，内置高分辨率图像传感器，镜头朝向裂缝持续采集裂缝区域图像。

▪ DIC算法计算裂缝宽度DIC（DigitalImageCorrelation，数字图像相关）技术通过追踪图像中散斑或纹理特征的相对位移，实现亚像素级的位移和宽度测量，自动输出裂缝宽度及变化量。

▪ 4G无线上传监测数据与现场图像通过4G网络实时上传至云平台，无需现场布线和人工取数。

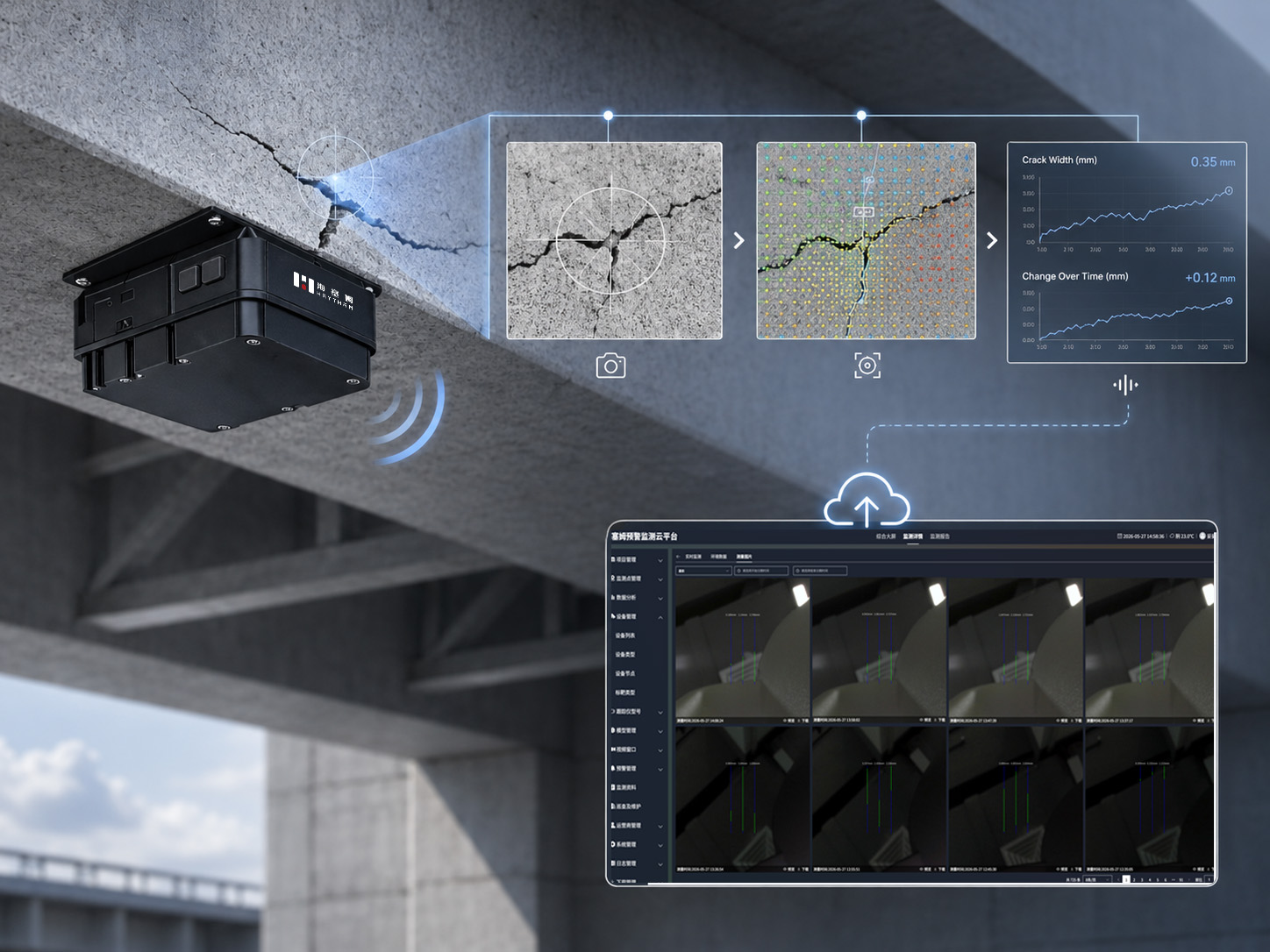

▪ 云平台查看与分析平台自动形成趋势曲线、运维报表，并支持初始图像、当前图像与变化曲线的同步比对。

三．视觉裂缝计vs传统接触式裂缝计：有什么区别？

视觉裂缝计与传统接触式裂缝计的根本差异，在于测量方式不同。传统接触式裂缝计（如位移计式、振弦式、电阻应变式）通过物理跨缝传感来获取裂缝两侧的相对位移，本质上测量的是“两个锚点之间的距离变化”；而视觉裂缝计基于DIC数字图像相关技术，通过拍摄裂缝区域图像、追踪图像中特征位置的相对位移，实现非接触式的宽度测量。前者依赖“接触”，后者依赖“看见”。

在输出内容上，这是两者差异最显著的地方。接触式裂缝计输出的是单一的数值数据，某一时刻裂缝宽度变化了多少毫米。而海塞姆视觉裂缝计输出的是数据与图像并行：每一条数据点背后，都对应一张同时刻的现场照片。这意味着平台不仅能展示宽度变化曲线，还能调阅初始图像、当前图像进行对比，运维人员看到的不再只是数字，而是裂缝本身。

由此带来的差别，体现在异常核验环节。当接触式裂缝计的数据出现一次突然跳变时，运维人员通常难以判断这是真实的裂缝扩展、温度扰动、传感器漂移，还是安装松动，往往需要派人到现场复核，既增加成本，也延误判断。

视觉裂缝计在云平台上即可同步调阅跳变前后的现场图像与时间戳，结合环境照片与曲线变化，运维人员可以远程快速判断异常性质，无需第一时间到现场。

四、海塞姆视觉裂缝计的核心功能

▪ 从“点状记录”到“连续跟踪”

测量频率可按项目灵活设置，关键时段高频采集，平稳阶段适当降频。数据自动汇总形成趋势曲线和运维报表，裂缝发展过程不再停留在零散的人工记录中。

▪ 从“看数据”到“看证据”

平台同步展示初始图像、当前图像与变化曲线。一次突然跳变出现时，运维人员可立即调阅前后图像，判断是温度影响、荷载扰动，还是设备状态异常，显著缩短复核时间。

▪ 从“人巡设备”到“设备值守”

一体化设计、无需跨缝连接，固定后即可长期监测。对夜间、高空、雨天、封闭空间等人工巡检难以覆盖的场景，设备可7×24小时不间断回传数据与图像。

五、视觉裂缝计适用于哪些场景？

▪ 桥梁裂缝监测

箱梁腹板裂缝长期跟踪

墩柱裂缝监测

既有桥承载能力评估

加固效果验证

▪ 隧道裂缝监测

二衬环向裂缝、纵向裂缝

施工缝变化监测

列车荷载、围岩压力作用下的裂缝响应

▪ 房屋与基坑监测

既有建筑裂缝变化监测

基坑周边建筑物保护

危房安全排查与举证链留存

▪ 其他基础设施

大坝下游面温度裂缝长期观测

道路、边坡、挡墙裂缝监测

轨道交通结构安全监测

工业厂房、仓储建筑结构监测
