一、先回答核心问题：0.5级到底意味着什么？

引伸计的精度不看“分辨率”，看准确度等级。按JJG762-2007/GB/T12160（等同采用ISO9513），引伸计系统按相对示值误差和相对分辨力划分为0.2级、0.5级、1级、2级等。

▪ 0.5级：常规金属拉伸试验（GB/T228.1/ISO6892-1）测定规定塑性延伸强度Rp0.2、弹性模量时的常用要求，也是多数招标文件写入的门槛。

▪ 0.2级：更严苛的弹性模量精测、部分科研场景要求。

▪ 1级/2级：一般用于大变形、延伸率测量等对精度要求较低的场合。

关键认知：视频引伸计和接触式引伸计执行的是同一套标定规程和同一套等级划分。也就是说，一台标定到0.5级的视频引伸计，和一台标定到0.5级的夹持式引伸计，在计量意义上是等价的。

“非接触=不准”是常见误解。

二、影响视频引伸计精度的4个真实因素

1.标定方式（最容易被忽略，也最关键）

光学测量的标定难点在于镜头畸变。早期二维方案常以“两点比例尺”作为标定数据，难以校正全场畸变。当标距从视野边沿穿过镜头中心再到另一侧边沿时，精度会出现波动。因此选型时应确认：厂商采用的是全参数相机标定与全场畸变校正，还是简单的比例尺换算。

海塞姆视频引伸计采用自研单目三维（或二维）DIC技术并提供标准化测量方案，视频引伸计满足JJG762-20070.5级精度要求，定位精度0.5μm。

2.标记/散斑质量

视频引伸计的图像算法分两类，各自对标记的要求不同：

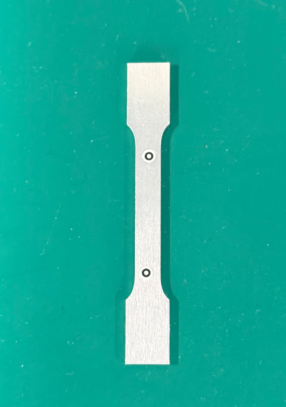

（1）特征提取法

▪ 原理：在试样表面做标记点，跟踪标记特征位置变化计算位移。

▪ 对标记的要求：标记清晰、与背景灰度反差大。

▪ 特点：适用于大尺寸试样、高温或特征明显场景，精度相对略低。

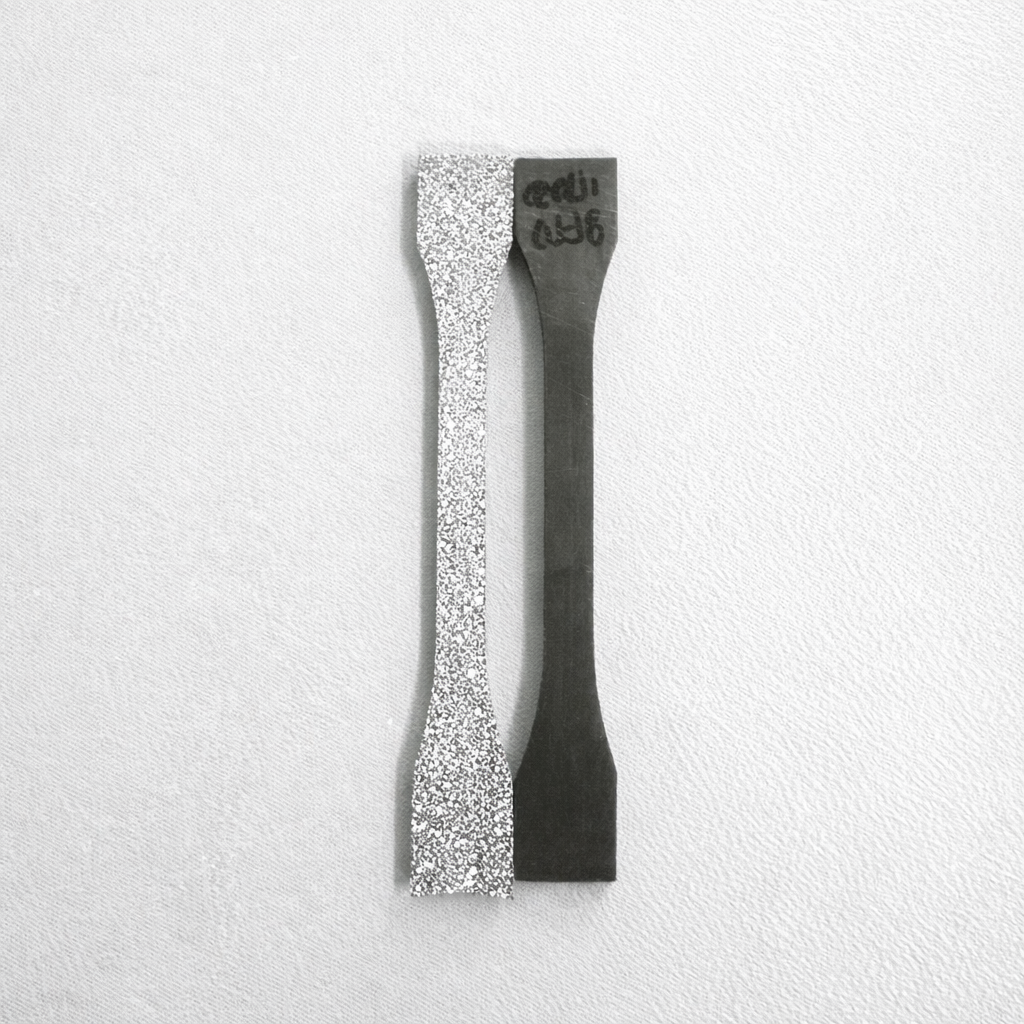

（2）DIC模板匹配法

▪ 原理：在试样表面喷涂散斑，利用散斑灰度矩阵匹配追踪位移与应变。

▪ 对标记的要求：散斑随机、大小均匀、无重叠、覆盖充分。

▪ 特点：应用更广泛，精度更高，可扩展为全场测量。

无论哪一类，必须保证试样与标记之间的光强度反差足够大，这是保证变形量测量准确的前提。反差不足是新手最常见的精度问题来源。

值得一提的是，海塞姆视频引伸计支持“无特征测量”，例如螺纹钢等表面本身具备纹理的试样，可直接利用自身特征测量，并支持对圆点、横线、十字、二维码等多种标识点自动识别。

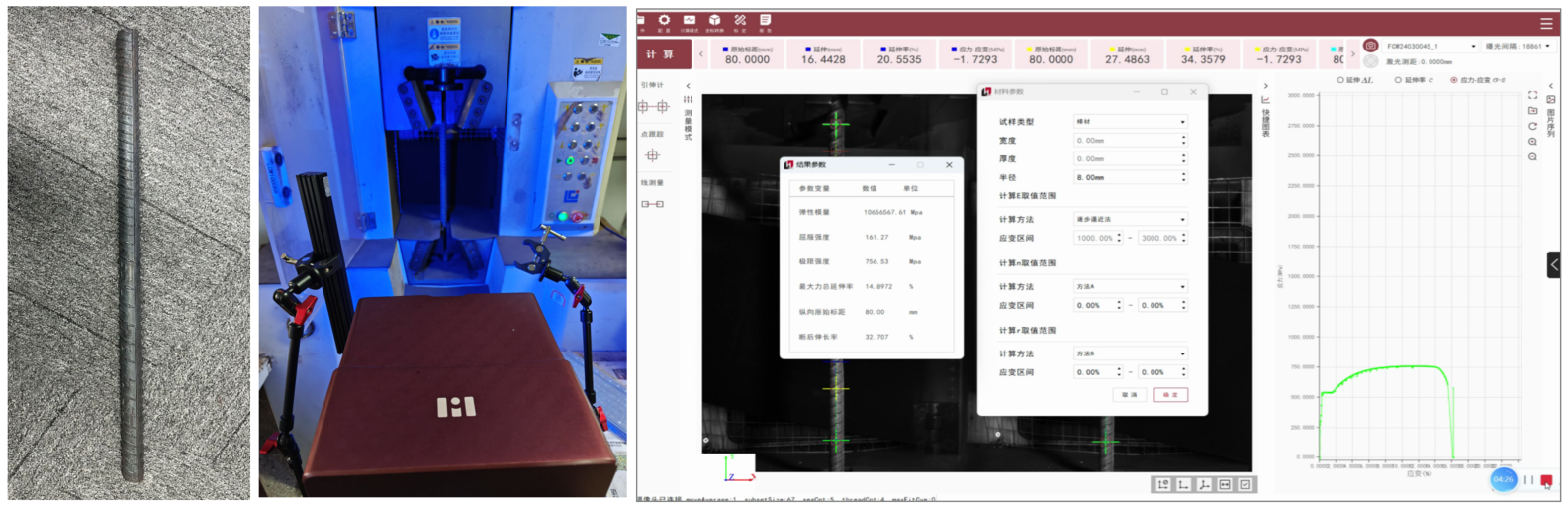

钢筋断后延伸率测量

3.光照与环境稳定性

光源波动、外部杂散光、高温热浪扰动都会引入误差。高温场景尤其明显：需要耐高温散斑/标记、滤光与成像路径优化、观察窗尺寸匹配等手段。海塞姆针对高温DIC测量从散斑制作、硬件操作、软件操作三方面形成了标准化方案，并自研耐高温光路设计与表面处理方式。

此外，传统引伸计使用中的通用注意事项同样适用：环境温度必须稳定，避免用工作台灯近距离照射试样，热变形不可忽视。

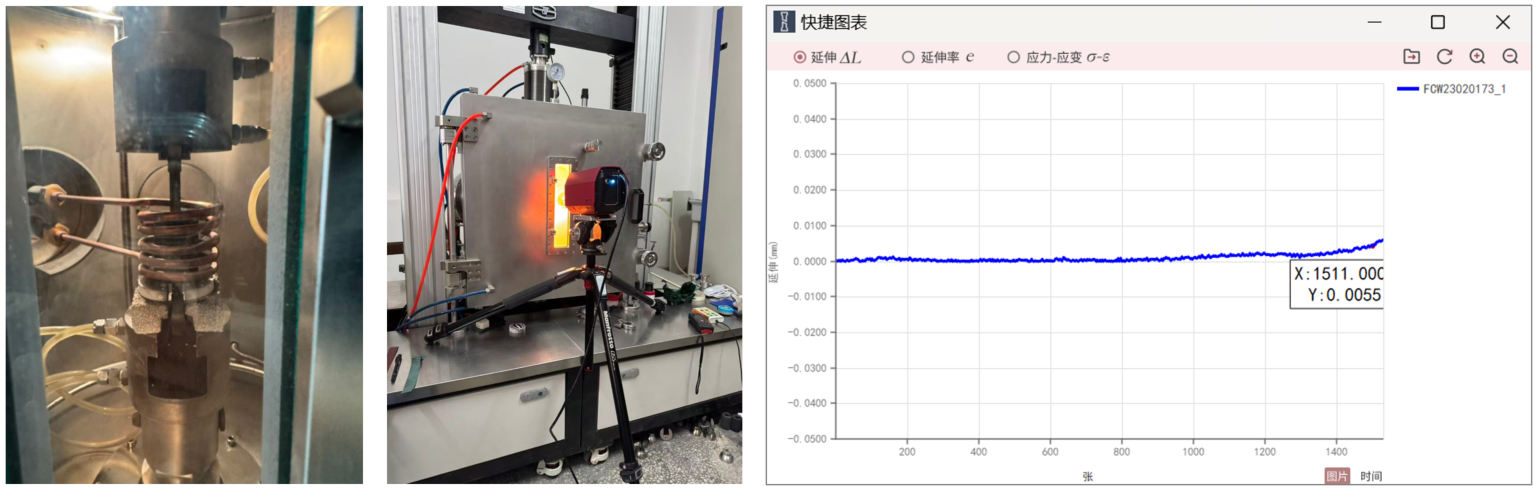

碳碳复合材料高温2000℃拉伸变形测量

4.离面位移（面外位移）

试样在加载中不会绝对保持在同一平面内，夹具间隙、试样弯曲都会造成试样朝相机方向前后移动。对纯二维方案而言，这种离面位移会直接被误读为应变，造成系统性误差。这正是三维方案的价值所在：三维DIC可解算离面位移并予以补偿。这也是选型时二维与三维的核心分界点，而非单纯的“贵与便宜”。

三、视频引伸计vs接触式引伸计：到底该选哪个？

在金属常规试验这一交集区两者等价；一旦涉及软材料、大变形、高低温、测至断裂、多参数同步，视频引伸计具有接触式难以替代的优势。另一个常被忽视的经济性因素是，接触式引伸计的刀口是易损件，磨损尤其是卷刃会严重影响测试结果，而非接触方案属于无磨损系统。

四．常见问题

Q1：视频引伸计能达到0.5级精度吗？

可以。主流视频引伸计按JJG762-2007/GB/T12160（ISO9513）标定可满足0.5级要求，海塞姆等品牌在公开产品资料中明确标称满足JJG762-20070.5级精度要求。实际等级以现场标定记录为准。

Q2：视频引伸计需要标定吗？

需要，且应定期进行。部分厂商，如海塞姆提供标准化测量方案以简化现场标定流程，但计量意义上的周期检定/校准不可省略。

Q3：为什么我的视频引伸计测出来数据跳动大？

按优先级排查：标记与背景灰度反差是否足够→光源是否稳定、有无杂散光→镜头是否对焦准确→试样是否存在离面位移或弯曲应变→环境温度是否波动。前两项能解决大部分问题。

Q4：二维和三维视频引伸计精度差多少？

差异主要不在静态分辨率，而在离面位移带来的系统误差。试样加载中前后位移在二维方案中会被误算为应变；三维方案可解算并补偿。试样易弯曲、夹持不理想或精度要求高时，应选三维。

Q5：视频引伸计能测泊松比和断面收缩率吗？

能。通过轴向+横向同步与多标距方案可获得泊松比；配置多套相机可进行高精度断面收缩率与断后伸长率测量。
